Enduit d'extrusion de la norme 1600mm de la CE et moteur feuilletant de Siemens de machine, inverseur de Yaskawa, AP de Siemens (système de régulation d'écran tactile), appareils électriques de basse tension de Schneider, système de contrôle de température d'Omron. largeur d'effet de 1100mm-1600mm, 120-170m/min, thinckness de revêtement de 0.006-0.10mm. Concevoir et fabrication dans l'accord strict avec la norme de la CE d'UE, certifiée par le corps de notification d'Union européenne.
| Quantité: | |
|---|---|
1.Paramètres techniques principaux
MODEL | Personnaliser 1600 | ||
Ligne vitesse courante | Machines | 180m/min | |
Production | 120-150m/min | ||
Type approprié de matière première | Le papier, film (film aluminisé), non-a tissén √ | ||
Clinquant, papier ultra-mince de fibre □ | |||
Type approprié de résine de expulsion | PE, PP, EVA √ | ||
TPU □ | |||
Ligne procédé | Déroulement #1 | Diamètre maximum | Ø1500mm |
Contrôle de tension | Frein magnétique 400N | ||
Guide de Web | Correctif photoélectrique | ||
Déroulement #2 | Diamètre maximum | Ø600mm | |
Contrôle de tension | Frein magnétique 100N | ||
Guide de Web | Correctif photoélectrique | ||
Rebobinage | Moteur/contrôle | inverseur 11kw/ | |
Diamètre maximum | Ø1500mm | ||
Voie de roulement | Frottement extérieur | ||
Précision de guide de Web | ±0.5mm | ||
Chaîne de tension | 0-400N | ||
Découpage de Web et fente et piquer | Déroulement #1 | Épissure semi-automatique | |
Déroulement #2 | Épissure semi-automatique | ||

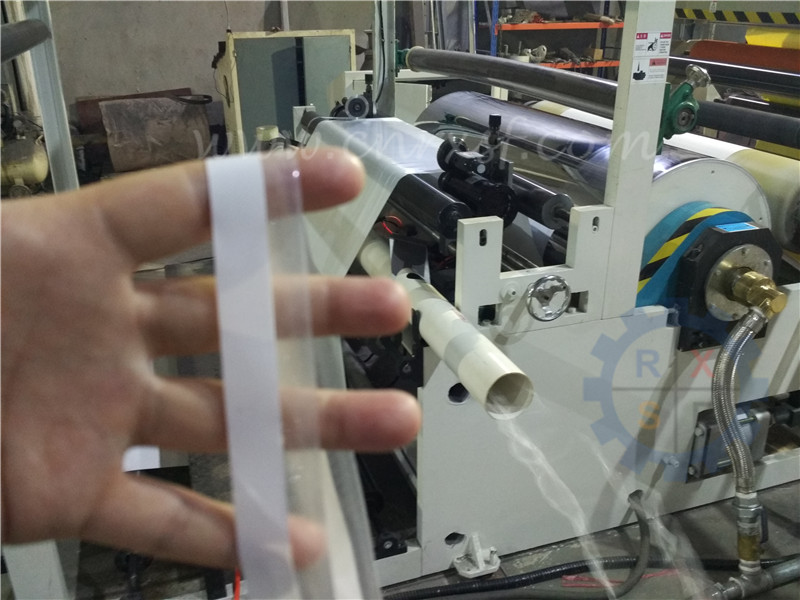

Élément feuilletant | Dispositif de fente et de soufflement de bord de rebut | ||
Rebobinage | Coupeur pneumatique automatique | ||
Traitement de corona | Déroulement #1 | Unilatéral pour le papier 6kw | |
Extrudeuse | Moteur principal | Pouvoir | 37kw |
Vis | Diamètre | Ø100mm | |
L/D | 32:1 | ||
Sortie maximum | 260kg/h | ||

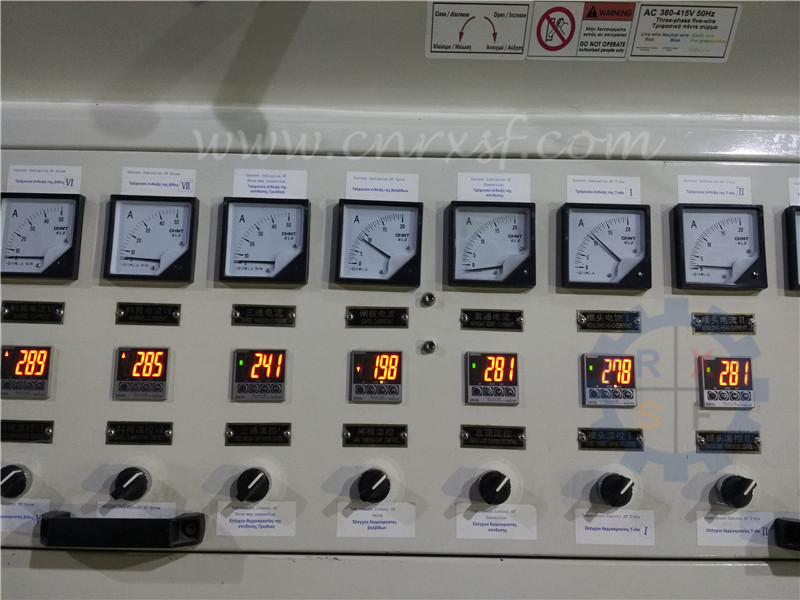

Point de contrôle de température et pouvoir de chauffage | Vis | 7/42kw | |
Filtre et tige | 3/5.5kw | ||
T-mourir | 9/21.5kw | ||
Total | 19/69kw | ||
Filtre | Remplacement | Automatique | |
Contrôle | Pneumatique | ||
T-mourir | Longueur de languette | 1800mm | |
Voie de chauffage | Cavité intérieure chauffage | ||
Épaisseur d'enduit d'extrusion | 0.006-0.10mm | ||
Épaisseur feuilletante d'extrusion | 0.01-0.15mm | ||
Largeur de production | Gamme | 1000-1600mm | |
Réglage | Manuel | ||
Lamineur | Élément | panneau mural d'acier de solide de 40mm | |
Moteur principal | Pouvoir | 11kw | |
Contrôle | Inverseur | ||
Impression centrale | Diamètre | Ø600mm | |
Structure interne | Type spiralé de Bilayer | ||
Surface | Miroir-polished et chrome plaqués | ||
Degré de fonctionnement d'automatisation | Module de contrôle principal | Contrôle principal Boîte de vitesses et extrusion de Web Contrôle d'écran tactile d'AP pour facultatif | |
Élément d'extrusion | Contrôle de température et contrôle | ||
Unité de déroulement (#1 et #2) | Épissure semi-automatique de Web | ||
Unité de rebobinage | Coupant et changement de roulis | ||
Pouvoir total | Maximum théorique | 130kw | |
Fonctionnement stable | ≈60kilowatt | ||
Poids total | 14600kg (±5%) | ||
Taille globale | 12.5M (L) * 7.8M (W) * 2.8M (H) | ||
2.Description complète

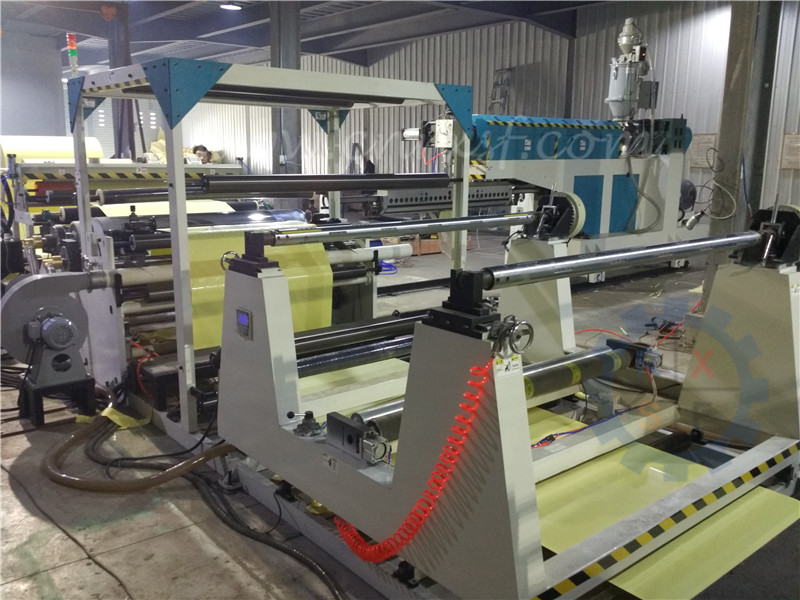

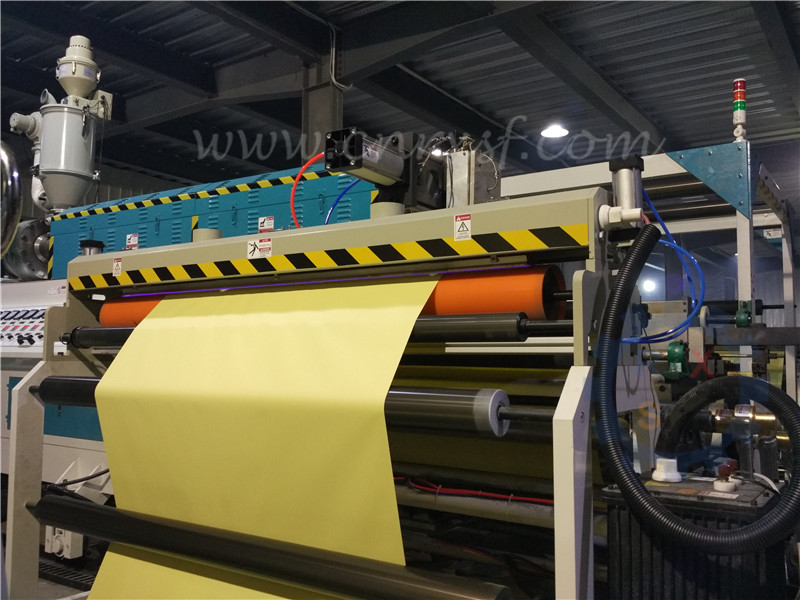

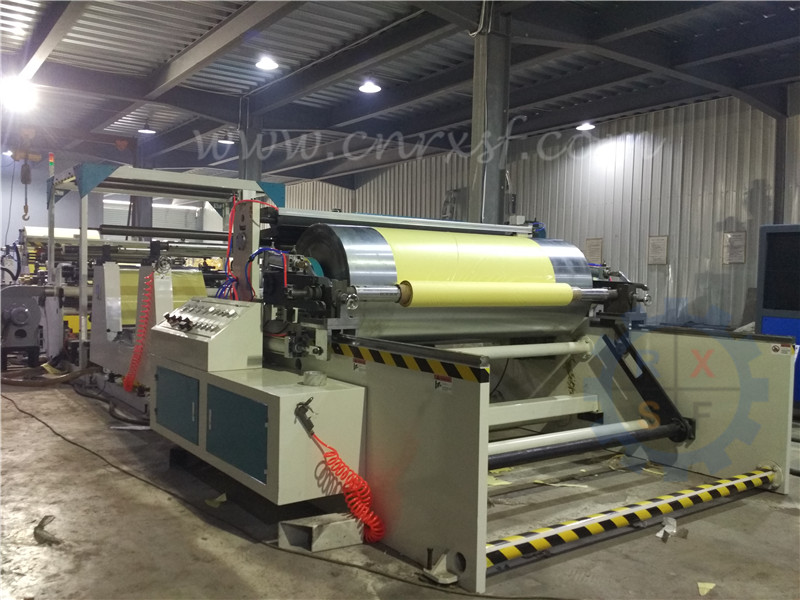

Cette machine est vendue à la Grèce (Macédoine centrale région-Salonique), qui est notre machine modèle en Europe de l'Est (2017). Nous employons les pièces de rechange de marque de renommée mondiale et suivons strictement la norme de la CE d'UE et l'ISO9001 : norme 2012. Elle peut réaliser (pas plus moins de 150m/minute) l'enduit à grande vitesse d'extrusion, le plus mince à 0.006 millimètre, uniformité/erreur pas plus de de 5%.
Il est particulièrement conçu pour l'extrusion et le laminage de papier, using le contrôle de tension spécial, et l'unité de soins ajoutée de corona, principalement pour le traitement de empaquetage à haute teneur de papier. Il peut également être employé pour l'extrusion enduisant et feuilletant d'autres substrats d'empaquetage flexible de nature semblable, tels que des films plastiques et des nonwovens.
3. Caractéristiques des produits

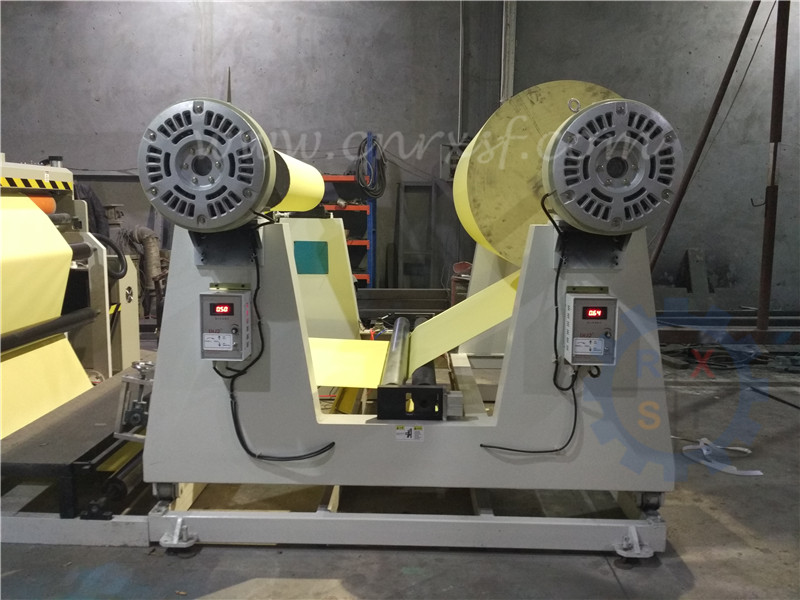

(1) déroulement duplex et rebobinage, piquer semi-automatique pour le rechargement direct
(2) dispositif de traitement de corona de 6 kilowatts pour améliorer entièrement la tension superficielle du substrat, la capacité de traitement de pas plus moins de 40 dynes
(3)Pièces de renommée mondiale de marque : Inverseur du Japon Yaskawa, AP de l'Allemagne Siemens et moteur, système de contrôle de température du Japon Omron, appareils électriques de basse tension de la France Schneider
(4) les marques bien connues de China&dm4atp&s du réducteur de transmission et de l'alliage durcis à haute précision de chrome T-meurent, dispositif pneumatique de rechange de filtre
(5) système de régulation d'AP d'écran tactile de l'Allemagne Siemens, ligne de contrôle integrated procédé et élément d'extrusion, contrôle précis de qualité des produits, taux inférieur de rebut
(6) le miroir et les impressions centrales mates peuvent être facilement substitués pour contacter une large variété de conditions de produit
(7) méthode extérieure d'enroulement de frottement, avec le dispositif de rechange de longeron de glissière, facile de moissonner des produits finis
