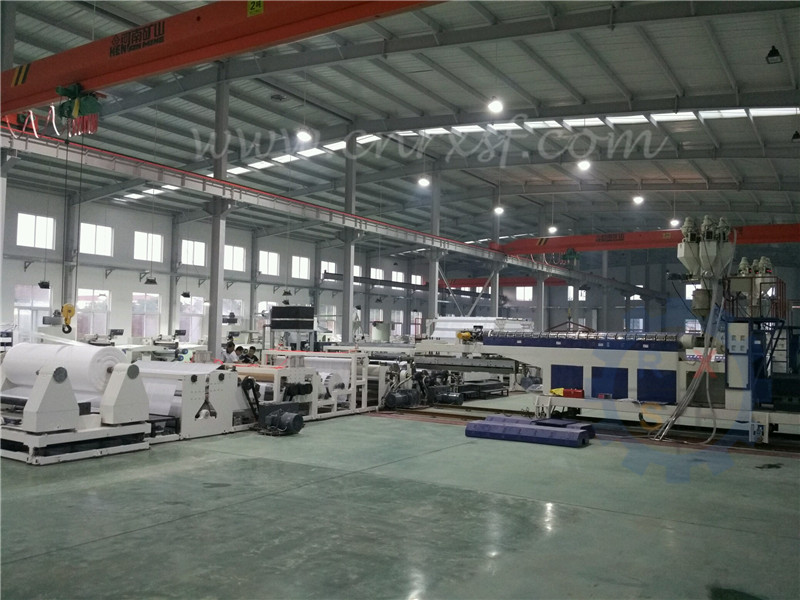

machine d'enduit double face d'extrusion de 2700mm pour le moteur de Siemens tissé par pp, inverseur de Yaskawa, AP de Siemens (système de régulation d'écran tactile). 2700mm pp larges tissés, un procédé pour compléter le &dm4dqpt&preheat - séchant - un enduit latéral - un autre enduit latéral - opérations de rewinding&dm4dqpt& cinq aux produits finis. Doubles éléments d'extrusion, chaque support la proportion de cinq composants mélangés de résine.
| Quantité: | |
|---|---|
1.Paramètres techniques principaux
ModEL | Personnaliser 2700 | ||
Ligne vitesse courante | Machines | 150m/min | |
Production | 80-120m/min | ||
Type approprié de matière première | Principalement pour pp tissés √ | ||
Non-OETSV, papier √ | |||
Film plastique, clinquant □ | |||

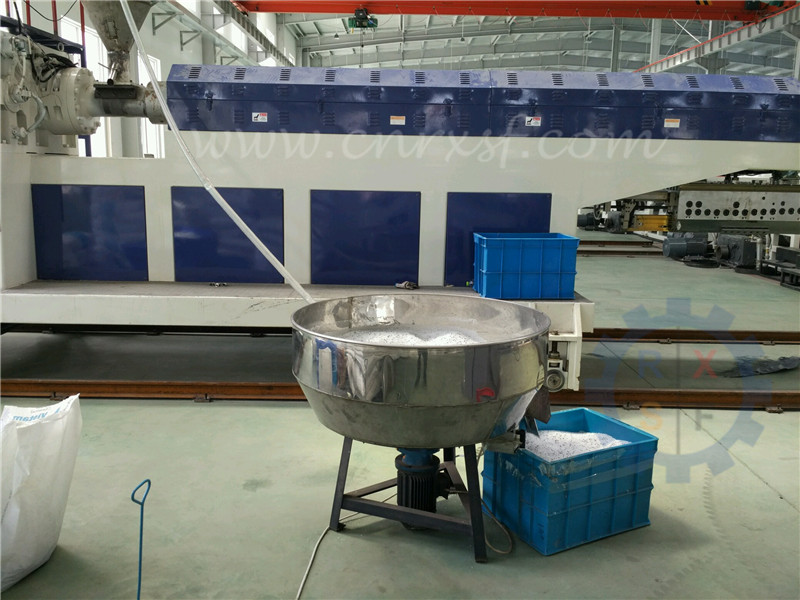

Type approprié de résine de expulsion | PE, pp, EVA (masterbatch de couleur modificateur, etc.) | ||
TPU □ | |||
PVC □ | |||
Ligne procédé
Ligne procédé | Déroulement | Diamètre maximum | Ø1500mm |
Structure | Duplex horizontal | ||
Élément | Changement de rouleau de Shaftless | ||
Contrôle de tension | Frein magnétique 400N | ||
Guide de Web | Correctif photoélectrique et hydraulique | ||
Préchauffage de #1 | Structure | U-type | |
Méthode de chauffage | Chauffage électrique interne de tube en U | ||
Support de transfert thermique | Pétrole de transfert thermique | ||
Compression #1 de l'eau | Structure | Double compression de rouleau | |
Source de pression | Cylindre pneumatique (cornière latérale) | ||
Mode de pression | Rouleau presseur et rouleau de contre-pression | ||
Traitement d'humidité | Plateau de ramassage de l'eau | ||
Compression #2 de l'eau | Structure | Structure de cinq-rouleau d'ABABA | |
Source de pression | Cylindre pneumatique (cornière verticale) | ||
Mode de pression | Rouleau presseur et roulis de support | ||
Traitement d'humidité | Plateau de ramassage de l'eau | ||
Préchauffage de #2 | Structure | 45 degrés de double impression centrale | |
Méthode de chauffage | Chauffage électrique interne de tube en U | ||
Support de transfert thermique | Pétrole de transfert thermique | ||

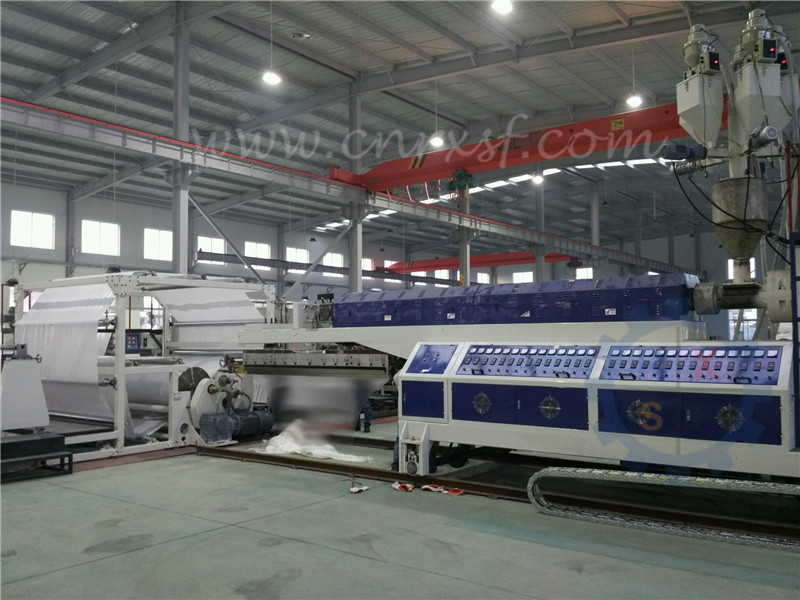

Extrusion #1 | Type | Feuilleter d'extrusion | |
Traitement de corona | L'aucuns besoin/facultatif | ||
Groupe de refroidissement de dispositif | Structure | Structure de trois-rouleau d'aba | |
Méthode de refroidissement | Eau froide de circulation | ||
Déroulement #2 | Diamètre maximum | Ø1200mm | |
Structure | Duplex horizontal | ||
Élément | Changement de rouleau d'arbre | ||
Contrôle de tension | Frein magnétique 200N | ||
Guide de Web | Correctif photoélectrique et hydraulique | ||
Extrusion #2 | Type | Enduit d'extrusion | |
Traitement de corona | L'aucuns besoin/facultatif | ||
Fente | Structure | Structure de quatre-rouleau d'ABAB | |

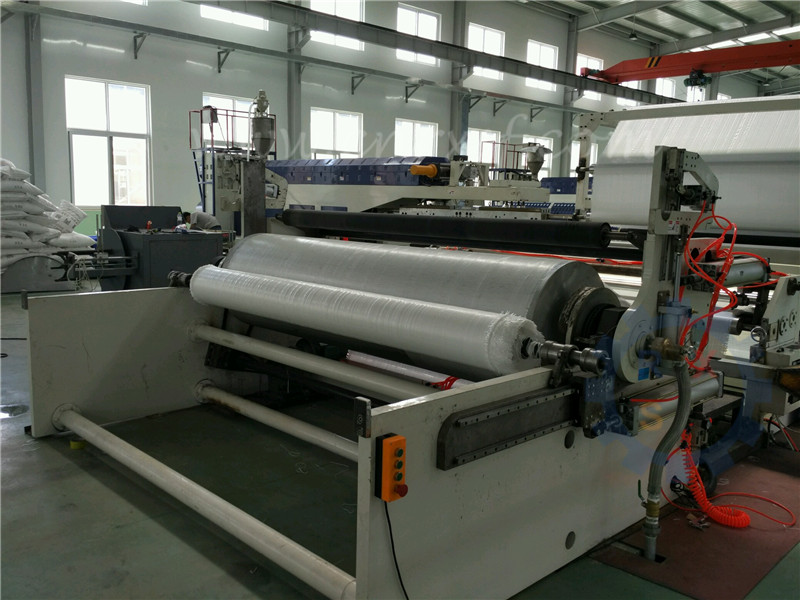

| Rebobinage | Diamètre maximum | Ø1500mm | |
Structure | Rouleau et arbre d'impression | ||
Élément | panneau mural d'acier de solide de 60mm | ||
Voie de roulement | Frottement extérieur | ||
Changement de roulis | Automatique horizontal | ||
Précision de guide de Web | ±1.0mm | ||
Chaîne de tension | 0-400N | ||
Renversement de Web et fente et piquer | Déroulement | Épissure semi-automatique | |
Dispositif de rotation | Inversion de portique | ||
Élément feuilletant | Dispositif de fente et de soufflement de bord de rebut | ||
Fente | Entraînement de moteur de C.C | ||
Rebobinage | Coupeur pneumatique automatique | ||

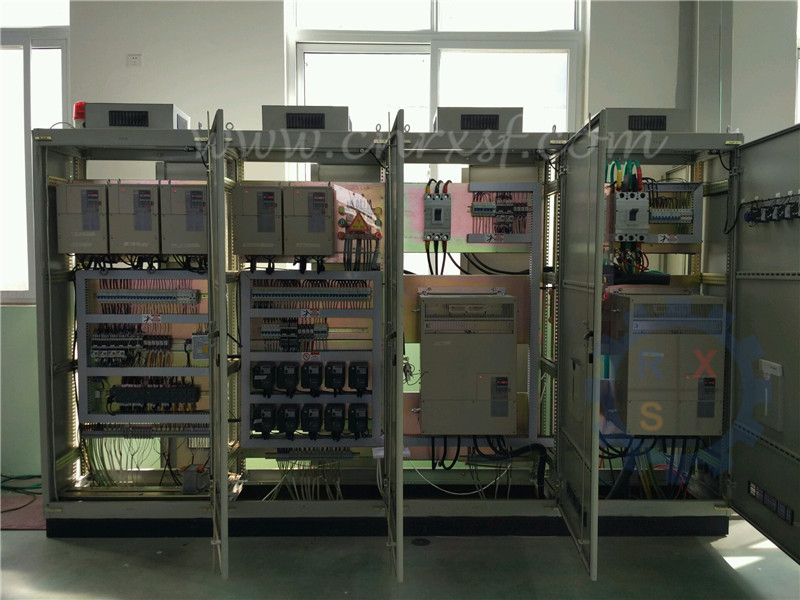

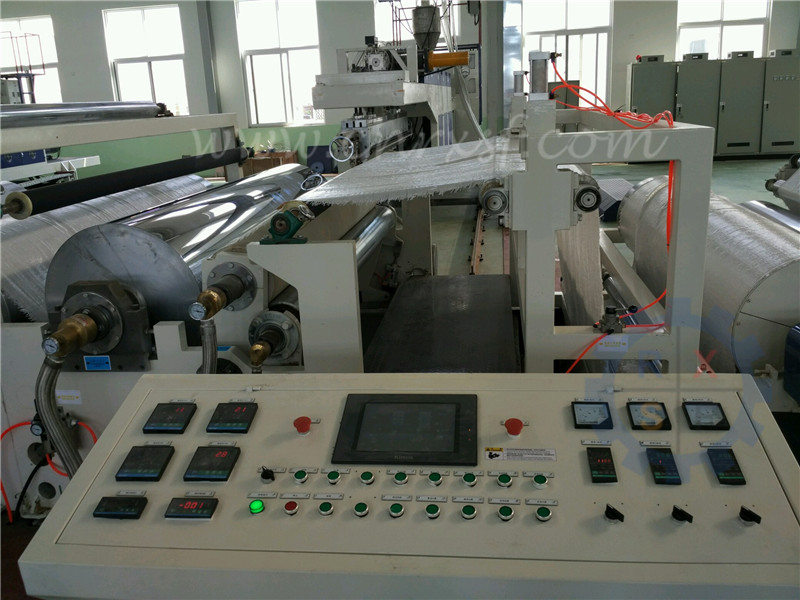

Degré de fonctionnement d'automatisation | Contrôle principal | Module de distribution Integrated Contrôle d'écran tactile d'AP | |
Déroulement #1 | Épissure semi-automatique séparée de contrôle et de Web | ||
Élément d'extrusion | Contrôle de température et contrôle | ||
| Déroulement #2 | Épissure semi-automatique de Web | ||
Unité de rebobinage | Coupant et changement de roulis | ||
Pouvoir total | Maximum théorique | 350kw | |
Fonctionnement stable | ≈170kilowatt | ||
Poids total | 28000kg (±5%) | ||
Taille globale | 21.5M (L) * 9.8M (W) * 4.5M (H) | ||
2.Description complète
C'est une machine faite sur commande spéciale, et son concept de construction est présenté par nos propriétaires. Après cinq mois de &dm4dqpt&design - fabrication - expérience - conception - au sujet - de procédé de manufacture&dm4dqpt&, nous avons avec succès produit cette machine et avons atteint la vitesse de production de 100-120m/mn. Les 2700mm larges, est l'une des machines les plus larges que nous fabriquons.
Il est particulièrement conçu pour pp tissés, avec de l'eau multiple serrant les dispositifs et le matériel de séchage. Pp tissés après traitement, d'abord stratifiés avec les tissus non-tissés, et alors enduits de l'autre côté, formant un produit spécial, ont principalement exporté vers la Corée du Sud et le Japon.
3. Caractéristiques des produits

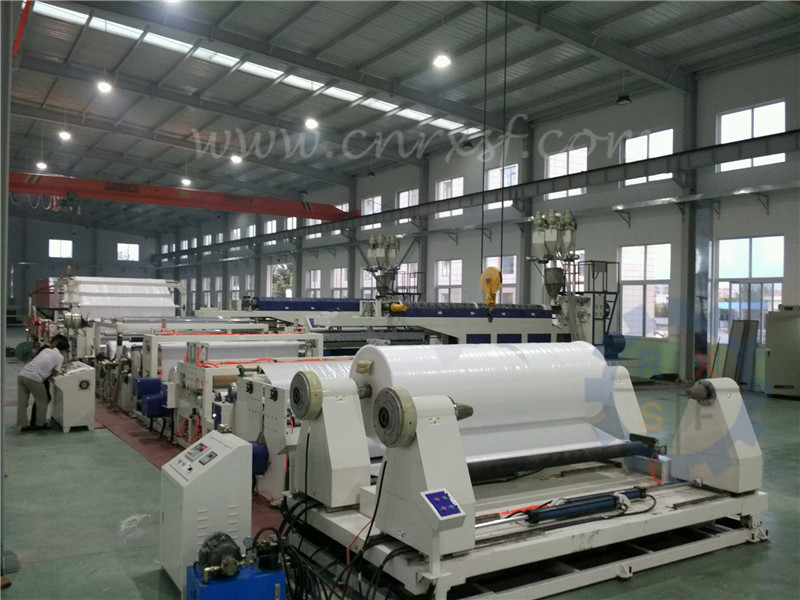

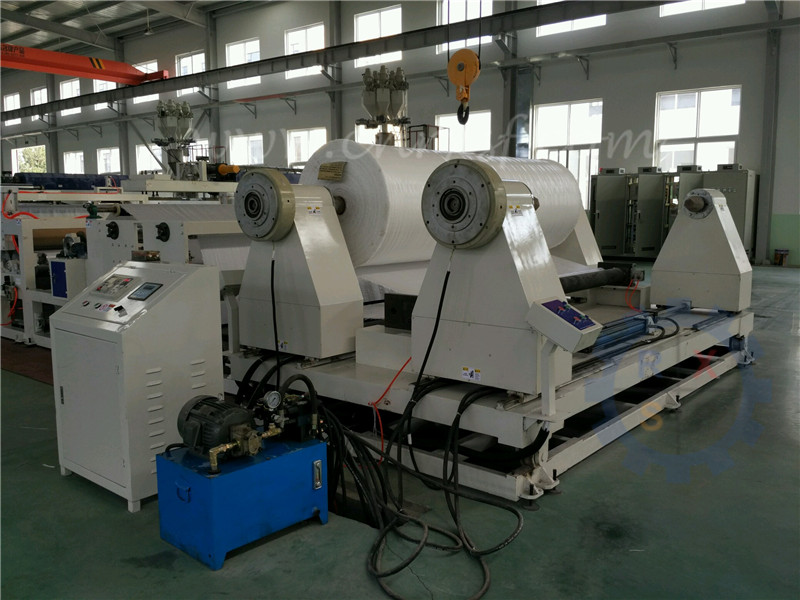

(1) déroulement de duplex de Shaftless, particulièrement conçu pour le grand rouleau tissé par pp de largeur et de diamètre, modification de rouleau sans temps d'arrêt
(2) l'eau de compression de combinaison ettraiter préalablement le dispositif, pour réaliser l'humidité plus moins de 5% de substrat avant le revêtement
(3)Pièces de renommée mondiale de marque : Inverseur du Japon Yaskawa, AP de l'Allemagne Siemens et moteur, appareils électriques de basse tension de la France Schneider
(4) les marques bien connues de China&dm4atp&s du réducteur de transmission et de l'alliage durcis à haute précision de chrome T-meurent, dispositif pneumatique de rechange de filtre
(5) un procédé pour compléter le &dm4dqpt& entierséchant - laminage d'extrusion - l'enduit d'extrusion -slitting - se rebobinantprocédé de &dm4dqpt&, directement aux produits finis
